Phương pháp giải mạch cầu

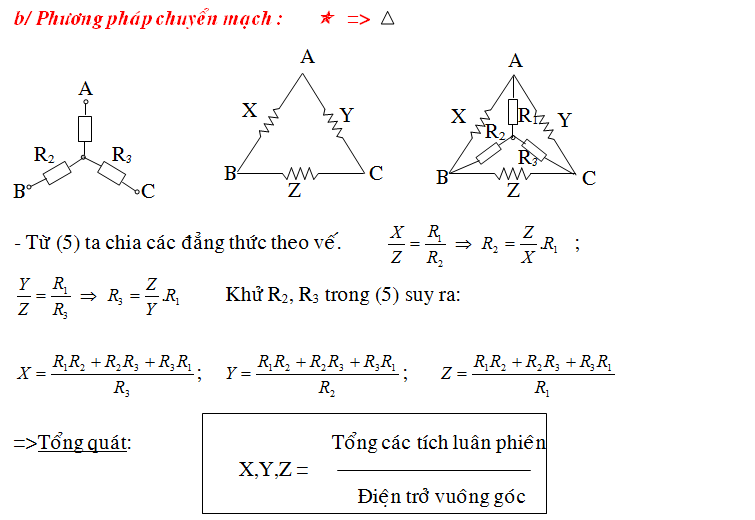

b)
c)
Một số cách tính điện trở tương đương (sưu tầm)
Dạng 2: Đoạn mạch có cấu tạo phức tạp khi tính điện trở của mạch cần vẽ lại sơ đồ mắc điện trở trong mạch * Nếu đề bài không kí hiệu các điểm nút của mạch (là điểm giao nhau của ít nhất ba dây dẫn) thì đánh số các điểm nút đó bằng kí hiệu. Nếu dây nối có điện trở không đáng kể thì hai đầu đây nối chỉ ghi bằng một kí hiệu chung. * Để đưa mạch về dạng đơn giản có các quy tắc sau: a) Qui tắc 1: Chập các điểm có cùng điện thế. Các điểm có cùng điện thế là các điểm sau đây: + Các điểm được nối với nhau bằng dây dẫn và ampe kế có điện trở rất nhỏ có thể bỏ qua. +Các điểm đối xứng với nhau qua trục đối xứng của mạch đối xứng. Trục đối xứng là đường thẳng hoặc mặt phẳng đi qua điểm vào và điểm ra của mạch điện, chia mạch điện thành hai nửa đối xứng. Bài tập tương tự: 4.89, 4.90, 4.91, 4.92 sách 500 bài tập vật lýTHCS (Phan Hoàng Văn) b) Quy tắc 2: Tách nút Tách một nút thành hai nút sao cho hai nút vừa tách có cùng điện thế, chập lại
